低压三相异步电机工作原理-低压三相异步电机磁场的产生、方向和滑动等知识详解

浏览次数:22522019/08/12

低压三相异步电机如何工作?简而言之,低压三相异步电机是基于电磁感应原理工作。当定子绕组被供应三相交流电时,在定子和转子之间产生旋转磁场。旋转磁场切割转子绕组以在转子电路中产生感应电动势和电流。转子导体中的电流迫使转子在旋转磁场的作用下旋转。下面,我们将具体分析旋转磁场的产生,方向和速度以及滑动。


低压三相异步电机的旋转磁场是如何产生的?

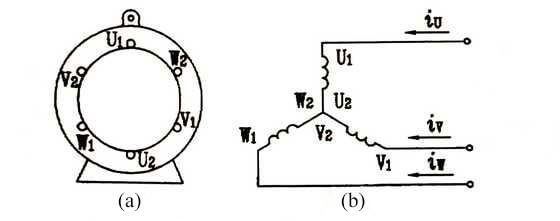

对于低压三相异步电机,具有完全相同的三相结构的绕组U / V / W放置在定子芯中。绕组的每个相在空间上彼此相差120度电角,如下所示,并且三相绕组提供对称的三相AC,如下面的图(b)和(c)所示。这里以2极低压三相异步电机为例,说明空间磁场位置为不同时刻的电流。

低压三相异步电机的旋转磁场是如何产生的?

如上图(b)所示,假设当电流的瞬时值为正时,它从每个绕组的di一端流入并流出尾端。相反是当电流为负值时。

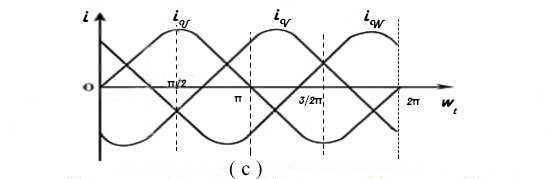

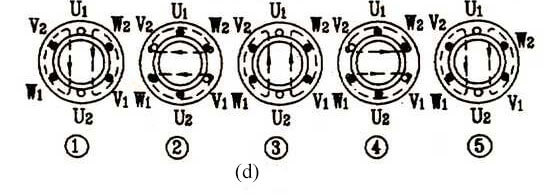

如图(c)所示,当ωt = 0,i u = 0时,i v的值为负,i w为正。然后,相V的电流从V 2流入并流出V 1,而W相电流从W 1流出并流出W 2。根据安培的右手定则,三相电流产生的复合磁场的方向可以在瞬间ωt= 0确定,如下图(d)①所示。可以看出,复合磁场是一对磁极,磁场方向与纵轴方向一致,即顶部是北极,底部是南极。

低压三相异步电机的旋转磁场公式

在ωt =π/ 2时,经过四分之一周期后,i u的值从零变为zui大,电流从di一端U 1流入并流出端U 2. i v值为仍为负,所以V相电流的方向与图①所示相同。一世w也变为负,因此W相电流是W 2流入和W 1流出。复合磁场的方向如图(d)②所示,磁场方向与ωt = 0 时相比,顺时针旋转90° 。


使用相同的分析方法,该磁场可以当ω被绘制吨 =π,ω 吨 = 2/3 *π,和ωT= 2,如(d)所示的③④⑤分别。从图中可以清楚地看出,磁场方向逐渐顺时针旋转,总共360°,即旋转周期。

低压三相异步电机的旋转磁场顺时针旋转

可以得出如下结论:三相绕组以相同结构放置在三相交流电动机的定子中,但在空间位置上具有120度电角度彼此不同。由于它们分别供应三相AC,因此在定子和转子之间产生的复合磁场沿定子的内圆旋转,这被称为旋转磁场。


低压三相异步电机的旋转磁场方向


如上图所示,三相AC在UVW相序中发生变化,因此产生的旋转磁场在空间中顺时针旋转。如果任意切换电动机的两个相绕组的电流相序,例如UWV,则实际证明产生的旋转磁场应该沿CCW方向旋转。总之,旋转磁场的方向取决于绕组中三相交流电源的相序。只要任意切换低压三相异步电机的顺序,就可以改变旋转磁场的方向。


低压三相异步电机的旋转磁场滑动

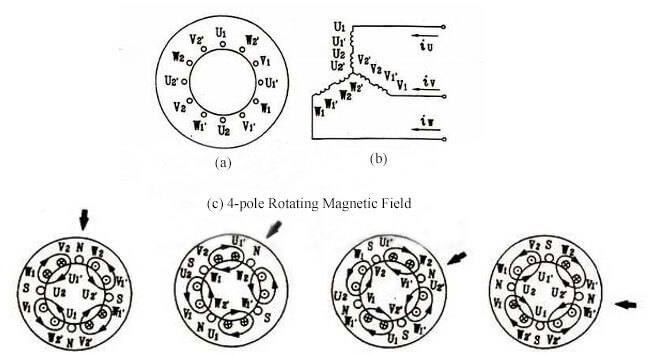

以上是基于2极低压三相异步电机的图示。如果要获得4极磁场,线圈数量将增加一倍,如下图(a)和(b)所示。根据上述分析方法,空间中的4极旋转磁场的示意图如图(c)所示。如上所述,将图(c)中的磁场旋转速度与图(d)中的磁场旋转速度进行比较,不难发现磁场速度不仅与功率频率有关,而且极数。

低压三相异步电机的旋转磁场滑动

因此,旋转磁场的速度通过下式计算:n 1 = 120f 1 / P,其中:


n 1 - 旋转磁场的速度,单位为转/分钟

f 1 - 赫兹三相交流电源的频率

P - 极数


旋转磁场速度(n 1)也称为同步速度。低压三相异步电机转子速度(n)不会加速到旋转磁场速度(n 1)。只有这样,绕组和旋转磁场之间才会有相对运动来切割磁力线。因此,可以在转子绕组导体中产生感应电动势和电流,然后产生电磁转矩以使转子连同旋转磁场的方向连续旋转。可以看出n≠n 1,并且n<n 1,是低压三相异步电机工作的必要条件,其中“异步电动机”的名称来源于:它们之间的差异称为“滑动”,它由差值和同步速度之间的比率表示:s =(n 1 -n)/ n 1。
