西门子贝得系列产品防爆电机(气体防爆&粉尘防爆电机)

浏览次数:5132020/01/21

西门子贝得系列产品防爆电机(气体防爆&粉尘防爆电机)

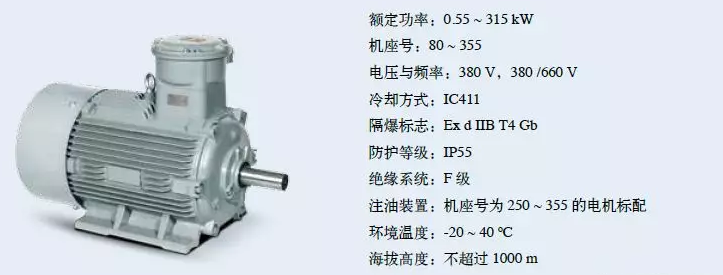

1MT0001系列粉尘防爆电机

1MT0001系列粉尘防爆电机

1MT0001系列高效率粉尘防爆型三相异步电机是全封闭式、自扇冷高效率电机,该粉尘防爆电机取代原YB2系列产品防爆型三相异步电机,其高效率考虑GB18613-2012能耗等级3级规范规定。该产品系列引入西门子设计方案技术性,具备特性优质,应用可以信赖,震动小、噪音劣等特性,而且合乎环境保护规定;其生产线设备选用优秀的数控车床机器设备、引入西门子优秀的绝缘层总体设计及其生产制造加工工艺,选用高品质的冷扎铁氧体磁芯及其历经严苛质量检验与操纵的高质量滚动轴承。

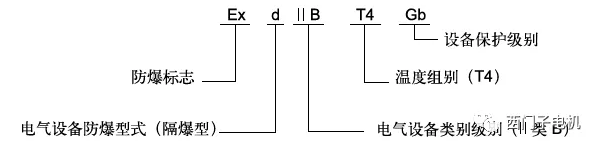

1MT0001系列粉尘防爆电机特性合乎GB3836.1-2010《可燃性汽体自然环境用电器设备第1一部分:通用性规定》和GB3836.2-2010《可燃性汽体自然环境用电器设备第2一部分:防爆型“d”》的要求,可用的场地:-ExdIIBT4Gb适用加工厂用II类B级,溫度等级为T4组可燃性汽体化合物存有的自然环境。

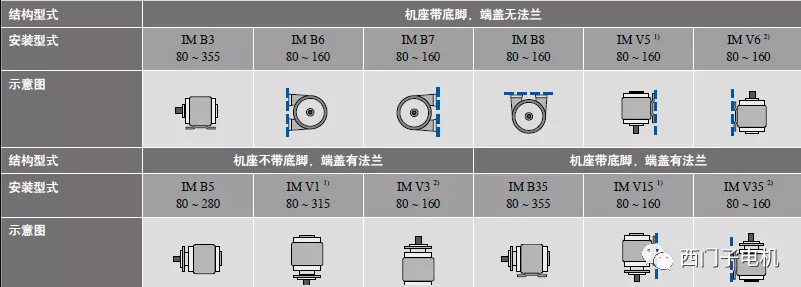

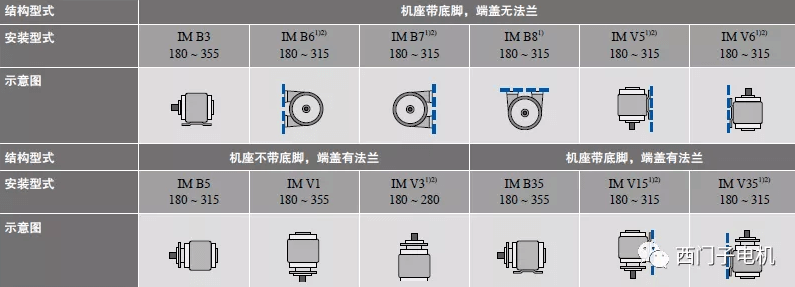

安裝构造形式

安裝构造形式

1)户外应用时强烈推荐应用保护罩(选件号H00);


2)当室外安裝时,强烈推荐对粉尘防爆电机转轴采用安全防护对策,防止水立即喷涌到电机转轴上。

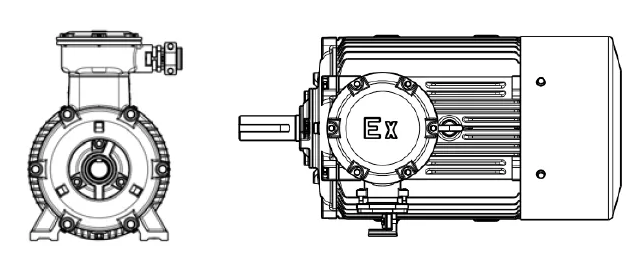

接线盒

接线盒

电机接线端子具备优质的隔爆构造特性和较高防水等级,且具备很大的内腔便于于布线,三相五线分成橡套电缆和无缝钢管走线(可选择)二种构造。按不一样启动规定,可各自做成一个三相五线孔(适用电机立即启动)和2个三相五线孔(适用电机Y-△启动)。

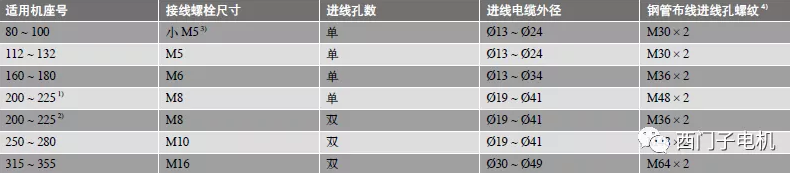

接线盒三相五线孔适用范围:

接线盒三相五线孔适用范围

1)标准配备


2)可选择,选件为X96


3)接线端子内只能3个布线地脚螺栓


4)可选择,选件为X97

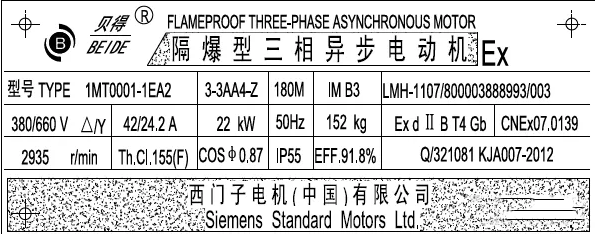

出厂铭牌实例(非矿用防)

出厂铭牌实例(非矿用防)

防爆标示(非矿用防)

防爆标示(非矿用防)

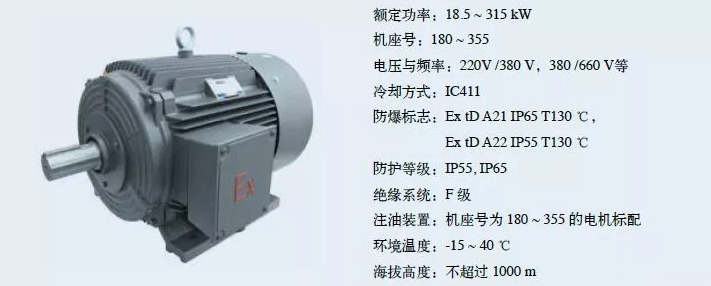

1MT0011系列粉尘防爆电机

1MT0011系列粉尘防爆电机

贝得系列产品高效率粉尘防爆型三相异步电机是全封闭式、自扇冷高效率电机,该粉尘防爆高效率考虑GB18613-2012能耗等级3级规范规定。该产品系列引入西门子设计方案技术性,具备特性优质,应用可以信赖,震动小、噪音劣等特性,而且合乎环境保护规定;其生产线设备选用优秀的数控车床机器设备、引入西门子优秀的绝缘层总体设计及其生产制造加工工艺,选用高品质的冷扎铁氧体磁芯及其历经严苛质量检验与操纵的高质量滚动轴承。


西门子贝得粉尘防爆电机可用以谷物或饲料加工、原木加工、面粉加工或存储,及其金属材料、化学品、树脂材料、农业产品、各种各样化学纤维、然料这些易燃性粉尘场地。实际粉尘类型见“粉尘特点举例说明”,但该电机不适感用以煤层气和/或易燃性粉尘造成风险的媒矿矿井及其媒矿路面设备用电器设备,也不适感用以不用空气中的氧就可以点燃的火药粉尘或起火化学物质(如磷粉)。


贝得粉尘防爆电机防爆特性合乎GB12476.1-2013《易燃性粉尘自然环境用电器设备第1一部分:通用性规定》和GB12476.5-2013《易燃性粉尘自然环境用电器设备第5一部分:机壳维护型“tD”》的要求,可用可燃性粉尘自然环境的21区,22区。

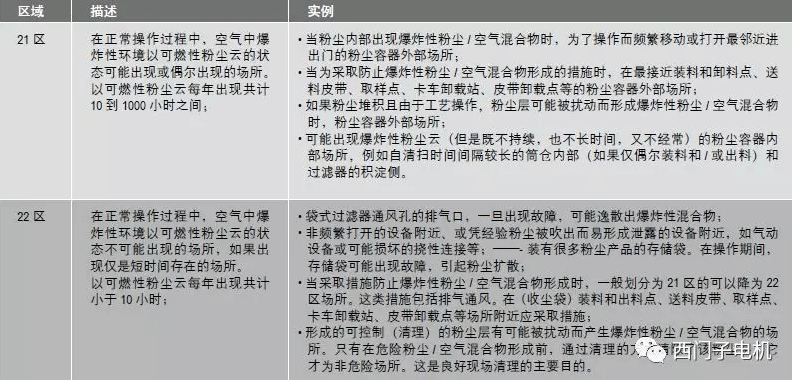

粉尘防爆地区:

粉尘防爆地区

防爆标识


ExtDA21IP65T130℃,或是ExtDA22IP55T130℃


-ExtD:防污防爆机壳维护型;


-A21/A22: B型构造工作中在21区、22区;


-IP65/IP55:外壳防护等级;


-T130ºC:电动机最(zui)大环境温度;

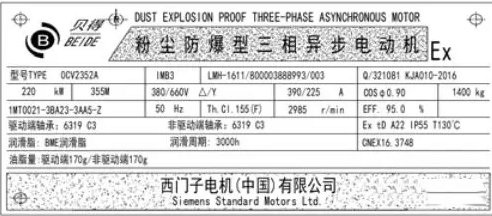

出厂铭牌实例


ExtDA21IP65

ExtDA21IP65

ExtDA22IP55

ExtDA22IP55

安裝构造形式

安裝构造形式

注:1)必须独特询价采购;2)仅有顶小组出线的电动机。

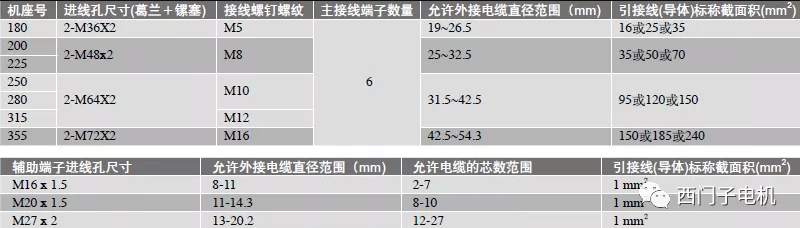

接线盒主要参数

接线盒主要参数

1.电线电缆提议应用YJV(GB/17206)高密度聚乙烯绝缘层及聚乙烯护线套3+1铜芯电缆。


2.弱电子信号变频电缆提议应用KVV(GB/T9330)聚乙烯绝缘层高压聚乙烯护线套电缆铜线横截面1mm2的多芯式变频电缆。


3.加热带路线为强电子信号操纵,请应用KVV电缆铜线横截面2x1mm2的变频电缆独立三相五线。


4.假如应用电缆线直徑没有防爆葛兰电缆线径范围之内,电动机将丧失防爆特性。


5.假如必须应用铠装电缆葛兰需独特询价采购。
