电机类型：鼠笼式

适用标准：GB / IEC

电压：低压

全密 / 半密：全密

安装方式：卧式 / 立式

产品型号：

卧式 - 【 EVEV(F#80M-355C) 、EVEF(F#71-250M)、AEDL(F#280S-315L)、AELC(F#315a-400A)、EVMB(F#63M-315L)】

立式 - 【EVVV(F#80M-355C)、EVVF(F#71-250M)、AEDV(F#280S-315L)、EVMV(F#63M-315L) 】

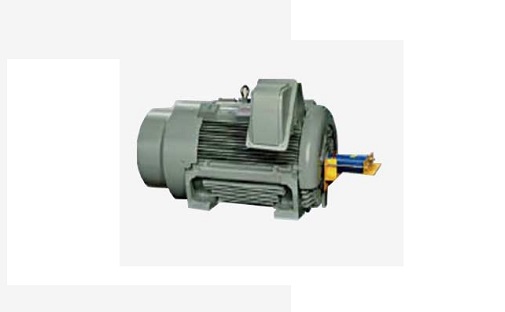

IC416强冷变频（V系列F系列）

适用条件

1、电源条件：电压波动率±10％以内，频率波动率±5％以内，电压及频率综合波动率±10％以内,且频率 波动率不超过±5%

2、连续工作制S1（SF1.0），变频范围为 5Hz-50Hz递减转矩或恒转矩，50Hz以上为恒功率，但不可超过转速(具体转速数值见型录)

3、使用场所：室内，无危险气体环境

4、环境温度：-15～40℃

5、环境湿度：相对湿度90％以下（但不能凝结）

6、海拔高度：海拔1000m以下

7、传动方式：皮带轮传动，但是2极45kW及以上,4、68P F#280及以上使用联轴器传动

8、要求：安装联轴器或皮带轮请利用轴端攻牙压迫进入，禁止以外力敲击轴端安装

电机特点

1、变频专用漆包线，VPI真空含浸

2、分离式冷却风扇，体积小，噪音低，防护等级高(IP55)，适用电压/频率范围广

3、采用耐振动、耐冲击、高精度之编码器，控制精确，信号反应灵敏

4、配备热保护元件PTC，防止电机因温度过高烧损

5、安装尺寸及公差符合IEC统一规格，保养简便，互换性高

产品型号：EVEV/EVVV

技术参数

功率：0.55kW~400kW

极数：2P~8P

电压：380V或其他电压

频率：50Hz or 60Hz

框号：80M~355C

保护等级：IP55

绝缘等级：F

产品型号：EVEF/EVVF

技术参数

功率：0.37kW~90kW

极数：2P~8P

电压：380V或其他电压

频率：50Hz or 60Hz

框号：71~250M

保护等级：IP55

绝缘等级：F

产品型号：AEDL/AEDV

技术参数

功率：55kW~200kW

极数：2P~6P

电压：380V或其他电压

频率：50Hz or 60Hz

框号：280S~315L

保护等级：IP55

绝缘等级：F

产品型号：AELC

技术参数

功率：185kW~375kW

极数：2P~6P

电压：380V或其他电压

频率：50Hz or 60Hz

框号：315a~400A

保护等级：IP55

绝缘等级：F

产品型号：EVMB/EVMV

技术参数

功率：0.12kW~200kW

极数：2P~6P

电压：380V或其他电压

频率：50Hz or 60Hz

框号：63M~315L

保护等级：IP55

绝缘等级：F
