低压三相异步电机-低压三相异步电机的结构和图片

浏览次数:27842019/07/17

低压感应电机,又称低压异步电机,是一种交流电动机。根据功率相位的不同,可分为单相和低压三相异步电机。感应电动机的主要结构由定子和转子两部分组成。此外,还有端铃,轴承,电机架等部件。下面将详细介绍低压三相异步电机的主要结构。

低压三相异步电机的主要结构

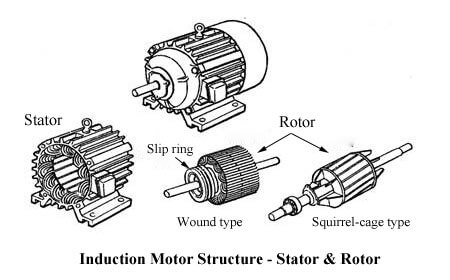

低压三相异步电机的主要结构

定子

定子是低压三相异步电机的固定部分,由定子铁芯,定子绕组和电动机架组成。


a.低压三相异步电机的定子铁芯

作为低压三相异步电机磁路的一部分,它安装在电机框架内。它是一个空心圆柱体,其外壁连接到电机框架。并且定子绕组放置在铁芯内部的槽中。为了减少铁芯的损耗,定子铁芯堆叠有0.5mm厚的硅钢板。


b.低压三相异步电机的定子绕组

它是低压三相异步电机电路的一部分,通过感应三相交流电流产生旋转磁场。定子绕组用绝缘铜线缠绕并嵌入定子槽中,定子槽由绕组和槽之间的绝缘材料隔开。

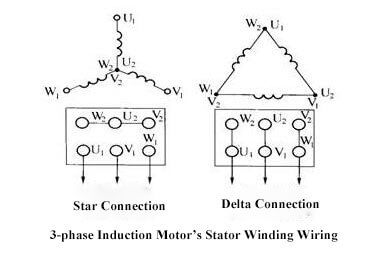

用于低压三相异步电机的定子绕组的连接方法,并非所有这些都在星形连接(Y连接)中链接。但只有在大容量和高电压的情况下,它们才会以这种方式连接。通常,对于小容量和低电压感应电动机,三相定子绕组的六个线端被拉出以三角形连接(Δ连接)或星形连接(Y连接)连接。这样,低压三相异步电机可以应用于两个不同水平的供电电压,例如星形连接引入380V电源,三角形连接用于220V电源,可以满足启动要求。换句话说,它被设计为380V电源的三角形连接,并在启动时变为星形连接,以达到降压启动的目的。


c.低压三相异步电机的电机机架

固定定子铁心和定子绕组,并用两个端铃支撑转子。同时,它保护整个低压三相异步电机的电磁铁部分并消散电动机运行过程中产生的热量。框架通常由铁或铝制成。

低压三相异步电机的定子

低压三相异步电机的定子

转子

转子是低压三相异步电机的旋转部分,包括铁芯,绕组和轴等。


a.低压三相异步电机的转子铁芯

它也是磁路的一部分,通常由硅钢堆叠并固定在轴上。


b.低压三相异步电机的轴

它起到转换扭矩和支撑转子的作用。它通常由中碳钢或合金钢制成。


c.低压三相异步电机的转子绕组

在切割定子磁场时产生感应电流,在旋转磁场的作用下,迫使转子旋转。根据结构的不同,可分为鼠笼式转子和绕线转子两种。


绕线型转子绕组可以连接成星形或三角形连接。通常,小容量转子连接成三角形,而大容量和中容量转子连接成星形。这三个绕组线端通过一组电刷连接到固定在轴上的三个滑环。它可以将外部电阻连接到转子绕组电路。串电阻的目的是改善电动机特性或调节转速。


鼠笼式转子的绕组结构与定子的绕组结构完全不同。转子铁芯上有槽,每个槽上都有一个杆。将所有杆连接到槽外部的铁芯的两端分别形成短路。如果铁芯从定子上移除,则绕组形状就像一个鼠笼。有些酒吧是铜制的,有些是铝制的。如果绕组是铜制的,则将准备好的裸铜条插入铁芯槽中,然后在两端盖上铜环,然后焊接; 如果绕组由铝制成,则熔炼铝液直接铸在转子铁芯的槽上,一次铸造环和风扇叶片。

低压三相异步电机的转子

低压三相异步电机的转子
